CONFIGURACIÓN CABLE CRUZADO (opinión)

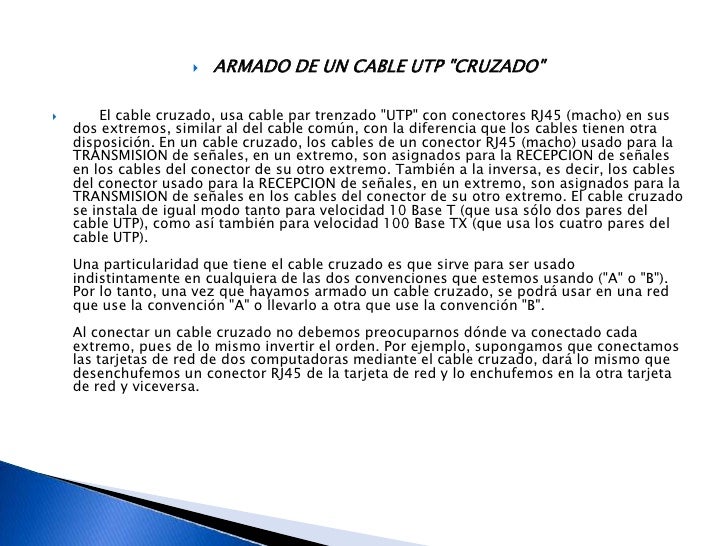

Los cables que se utilizan se denominan pares trenzados ya que están compuestos por cuatros pares de hilos trenzados entre sí. Cada par de hilos está compuesto por un hilo de color puro y un hilo marcado con rayas del mismo color. Se recomienda encarecidamente utilizar un cable de categoría 5 que tenga entre 3 y 90 metros de largo.

Read More

CONFIGURACIÓN CABLE CRUZADO

1.
2. CIBERGRAFÍA: http://www.slideshare.net/jhonholden/configuracion-de-cable-cruzado

Read More

CONFIGURACIÓN CABLE PUNTO A PUNTO (opinión)

bueno una configuracion punto a punto nos da entender que esta es usada para conectar redes de cableado estructurado de varias categorias, esto posse ocho pines o conexiones electricas que normalmente se usan como extremos de cables de par trenzado. Es utilizada con estandares como TIA/EIA que es la que define.

Read More

CONFIGURACIÓN CABLE PUNTO A PUNTO

RJ-45

Conectores RJ-45.

Base RJ-45 en una tarjeta de red.

Conexiones RJ45 en un switch Ethernet.

Base RJ-45 doble.

RJ-45 (registered jack 45) es una interfaz física comúnmente usada para conectar redes de cableado estructurado, (categorías 4, 5, 5e, 6 y 6a). Es parte del Código Federal de Regulaciones de Estados Unidos. Posee ochopines o conexiones eléctricas, que normalmente se usan como extremos decables de par trenzado.

Es utilizada comúnmente con estándares como TIA/EIA-568-B, que define la disposición de los pines o wiring pinout.

Una aplicación común es su uso en cables de red Ethernet, donde suelen usarse 8 pines (4 pares). Otras aplicaciones incluyen terminaciones deteléfonos (4 pines o 2 pares) por ejemplo en Francia y Alemania, otros servicios de red como RDSI y T1 e incluso RS-232.

1	TX+ Transceive data +	Blanco - Verde	Blanco - Naranja		Blanco - Naranja	Blanco - Verde
2	TX- Transceive data -	Verde	Naranja		Naranja	Verde
3	RX+ Receive data +	Blanco - Naranja	Blanco - Verde		Blanco - Verde	Blanco - Naranja
4	BDD+ Bi-directional data +	Azul	Azul		Azul	Blanco - Marrón
5	BDD- Bi-directional data -	Blanco - Azul	Blanco - Azul		Blanco - Azul	Marrón
6	RX- Receive data -	Naranja	Verde		Verde	Naranja
7	BDD+ Bi-directional data +	Blanco - Marrón	Blanco - Marrón		Blanco - Marrón	Azul
8	BDD- Bi-directional data -	Marrón	Marrón		Marrón	Blanco - Azul

Conexión

Tipos de cable

El cable directo de red sirve para conectar dispositivos desiguales, como un computador con un hub o switch. En este caso ambos extremos del cable deben tener la misma distribución. No existe diferencia alguna en la conectividad entre la distribución 568B y la distribución 568A siempre y cuando en ambos extremos se use la misma, en caso contrario hablamos de un cable cruzado.

El esquema más utilizado en la práctica es tener en ambos extremos la distribución 568B.

Cable directo 568A

Cable directo 568B


Cable cruzado

Un cable cruzado es un cable que interconecta todas las señales de salida en un conector con las señales de entrada en el otro conector, y viceversa; permitiendo a dos dispositivos electrónicos conectarse entre sí con una comunicaciónfull duplex. El término se refiere - comúnmente - al cable cruzado de Ethernet, pero otros cables pueden seguir el mismo principio. También permite transmisión confiable vía una conexión ethernet.

Para crear un cable cruzado que funcione en 10/100baseT, un extremo del cable debe tener la distribución 568A y el otro 568B. Para crear un cable cruzado que funcione en 10/100/1000baseT, un extremo del cable debe tener la distribución Gigabit Ethernet (variante A), igual que la 568B, y el otro Gigabit Ethernet (variante B1). Esto se realiza para que el TX ( transmisión) de un equipo esté conectado con el RX ( recepción) del otro y a la inversa; así el que "habla" ( transmisión) es "escuchado" ( recepción).

Cable cruzado 568A/568B



Conectores RJ45

Para que todos los cables funcionen en cualquier red, se sigue un estándar a la hora de hacer las conexiones. Los dos extremos del cable (UTP CATEGORIA 4 Ó 5) llevarán un conector RJ45 con los colores en el orden indicado en la figura.Existen dos maneras de unir el cable de red con su respectivo terminal RJ45, el crimpado o pochado se puede hacer de manera manual (crimpadora de tenaza) o al vacío sin aire mediante inyectado de manera industrial. La Categoría 5e / TIA-568B recomienda siempre utilizar latiguillo inyectado para tener valores ATT y NEXT fiables. Para usar con un HUB o SWITCH hay dos normas, la más usada es la B, en los dos casos los dos lados del cable son iguales:

Norma A

1. Blanco/verde
2. Verde
3. Blanco/Naranja
4. Azul
5. Blanco/Azul
6. Naranja
7. Blanco/Marrón
8. Marrón

Norma B

1. Blanco/Naranja
2. Naranja
3. Blanco/Verde
4. Azul
5. Blanco/Azul
6. Verde
7. Blanco/Marrón

Conexión entre conmutadores y concentradores

Dispositivos diferentes; en tal caso se pueden utilizar normas AA o BB en los extremos de los cables:

Una punta (Norma B)	En el otro lado (Norma B)
Blanco Naranja	Blanco Naranja
Naranja	Naranja
Blanco Verde	Blanco Verde
Azul	Azul
Blanco Azul	Blanco Azul
Verde	Verde
Blanco Marrón	Blanco Marrón
Marrón	Marrón

Conexión directa PC a PC a 100 Mbps

Si sólo se quieren conectar 2 PC, existe la posibilidad de colocar el orden de los colores de tal manera que no sea necesaria la presencia de un HUB. Es lo que se conoce como un cable cruzado de 100. El estándar que se sigue es el siguiente:

Una punta (Norma B)	En el otro lado (Norma A)
Blanco Naranja	Blanco Verde
Naranja	Verde
Blanco Verde	Blanco Naranja
Azul	Azul
Blanco Azul	Blanco Azul
Verde	Naranja
Blanco Marrón	Blanco Marrón
Marrón	Marrón

CIBERGRAFÍA: http://www.slideshare.net/leandro_ing/configuracion-punto-a-punto

Read More

¿QUÉ TIPOS DE REDES EXISTEN? (opinión)

Bueno en realidad solo existen 3 tipos de redes mas utilizadas.
las cuales son LAN: RED DE ÁREA LOCAL (la mas utilizada)
MAN: RED DE ÁREA METROPOLITANA
WAN: RED DE ÁREA EXTENSA

Read More

¿QUÉ TIPOS DE REDES EXISTEN?

Se distinguen diferentes tipos de redes (privadas) según su tamaño (en cuanto a la cantidad de equipos), su velocidad de transferencia de datos y su alcance. Las redes privadas pertenecen a una misma organización. Generalmente se dice que existen tres categorías de redes:

·         LAN (Red de área local)

·         MAN (Red de área metropolitana)

·         WAN (Red de área extensa)

Existen otros dos tipos de redes: TAN (Red de área diminuta), igual que la LAN pero más pequeña (de 2 a 3 equipos), y CAN (Red de campus), igual que la MAN (con ancho de banda limitado entre cada una de las LAN de la red).

CIBERGRAFÍA: http://es.kioskea.net/contents/257-tipos-de-redes

Read More

¿QUÉ ES UNA RED INFORMÁTICA? (opinión)

Bueno yo entendí que una red de computadoras, también llamada red de ordenadores, red de comunicaciones de datos o red informática, es un conjunto de equipos informáticos y software conectados entre sí por medio de dispositivos físicos que envían y reciben impulsos eléctricos, ondas electromagnéticas o cualquier otro medio para el transporte de datos, con la finalidad de compartir información, recursos y ofrecer servicios.

Read More

¿QUÉ ES UNA RED INFORMÁTICA?

Una red de computadoras, también llamada red de ordenadores, red de comunicaciones de datos o red informática, es un conjunto de equipos informáticos y software conectados entre sí por medio de dispositivos físicos que envían y reciben impulsos eléctricos, ondas electromagnéticas o cualquier otro medio para el transporte de datos, con la finalidad de compartir información, recursos y ofrecer servicios.

Como en todo proceso de comunicación se requiere de un emisor, un mensaje, un medio y un receptor. La finalidad principal para la creación de una red de computadoras es compartir los recursos y la información en la distancia, asegurar la confiabilidad y la disponibilidad de la información, aumentar la velocidad de transmisión de los datos y reducir el costo general de estas acciones. Un ejemplo es Internet, la cual es una gran red de millones de computadoras ubicadas en distintos puntos del planeta interconectadas básicamente para compartir información y recursos.

La estructura y el modo de funcionamiento de las redes informáticas actuales están definidos en varios estándares, siendo el más importante y extendido de todos ellos el modelo TCP/IP basado en el modelo de referencia OSI. Este último, estructura cada red en siete capas con funciones concretas pero relacionadas entre sí; en TCP/IP se reducen a cuatro capas. Existen multitud de protocolos repartidos por cada capa, los cuales también están regidos por sus respectivos estándares.

CIBERGRAFÍA: http://es.wikipedia.org/wiki/Red_inform%C3%A1tica
